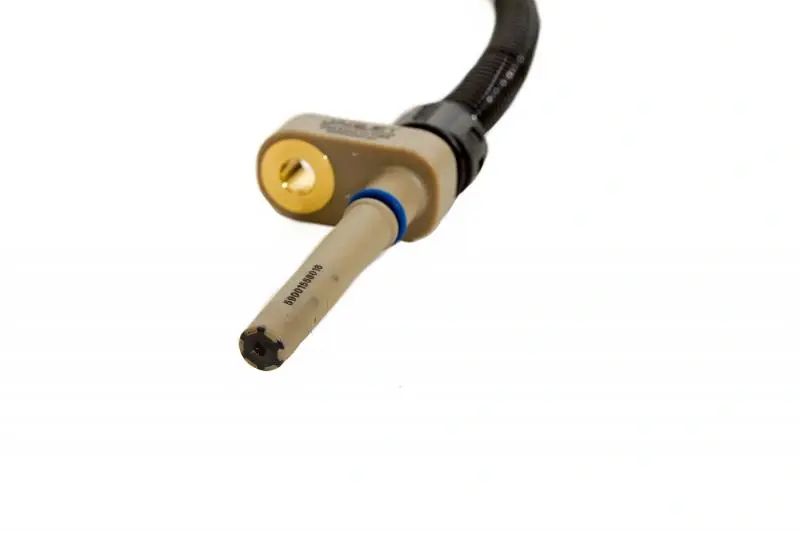

Borg Warner Speed Sensor

Skibsværftssensor til kompressorhjulet på Borg Warner SX-E, EFR og Airwerks Turbo Assembly

pin 1: 0-5V Square Wave /Digital
Pin 2: Jorden
Pin 3: +5V Matering

(pin 1 er til venstre med det kontaktstykke, der drejes mod dig, og låsespidsen vender op)

Donorens udadvendte firkantede bølge svinger med 5V og har 50% driftscyklus. Frekvensen afhænger af hjulets hastighed. Hvert blad på hjulet skaber en hjerterytme, og afhængigt af hvor mange forlader Turbo har forskellige frekvenser på forskellige turboladere.

EFR -aggregater har 14 blade ud over 67 mm varianter, der har 12 blade.
Sensor deler denne værdi med 8.

Eksempel:

100.000 omdrejninger pr. P>

passende kontaktstykke er forbundet.
