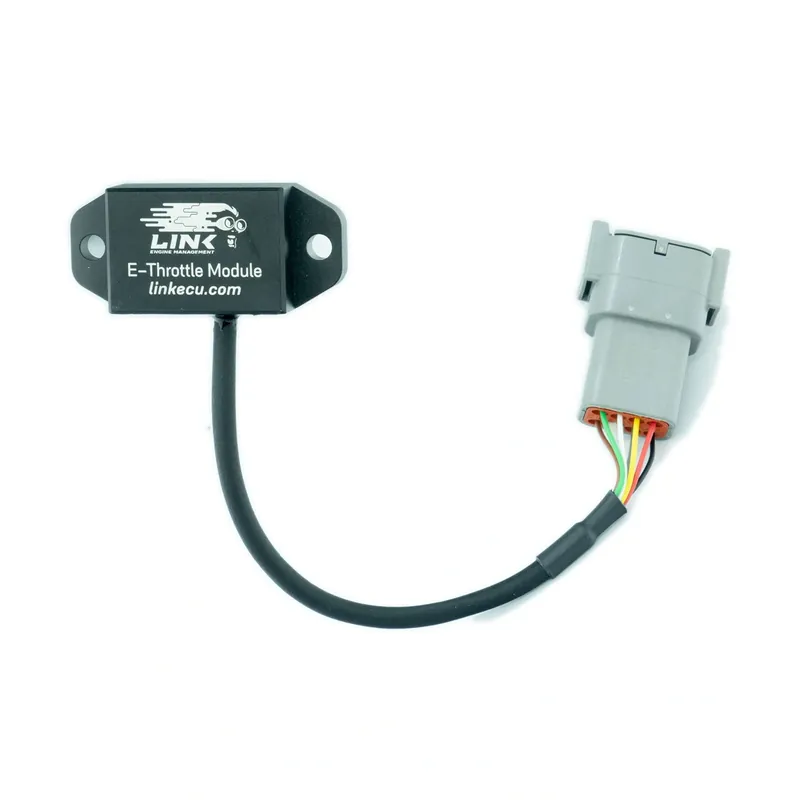

Link Remote E-Throttle (DBW)

Ekstern E-Throttle modul (Drive by Wire) fra Link
Links eksterne E-throttle modul fungerer med alle Link G4X ECUs

(undtagen entry-level modellen AtomX) samt alle G4+ ECUs

(Storm og højere). Modulet giver dig fuld kontrol over dine gasindstillinger og muliggør en hurtigere og mere præcis gasrespons.

Erstat mekaniske gashåndtag med en avanceret elektronisk gasmodul.
E-throttle er hurtigere, kræver mindre vedligeholdelse, forbedrer brændstoføkonomien og reducerer emissioner.

Den eksterne E-throttle modul er designet til at blive brugt med:

• Alle Link G4X ECUs
  (undtagen AtomX)
• Alle Link G4+ ECUs
  (Storm og højere)

Det bruges oftest til at give e-throttle støtte til MonsoonX, StormX eller PlugInX ECUs eller til sekundær E-throttle kontrol i XtremeX eller FuryX.

Forbindelse og kabelføring

Den eksterne elektroniske gasmodul kan bruges som en outputmodul til ECU’er, der ikke har indbygget støtte til elektronisk gasregulering.

Modulet kræver tre hjælpeudgange fra ECU’en:

• Signal 1 styrer den første drivsignal fra modulet og skal forbindes til det første Aux-par.
• Signal 2 styrer den anden drivsignal og skal forbindes til det andet Aux-par.
• Enable forbindes til den valgte e-throttle relæudgang og afbryder strømmen til den interne gasstyring.

Strømforsyning:
Modulet skal forsynes med strøm fra hovedrelæet.
Strømmen skal kun være aktiv, når tændingen er tændt. Denne løsning er perfekt til højtydende motorsportsopsætninger, hvor hurtig og præcis gasrespons er afgørende.
Forbindelseseksempel
