Brændstofpåfyldnings-KIT Nuke CFC

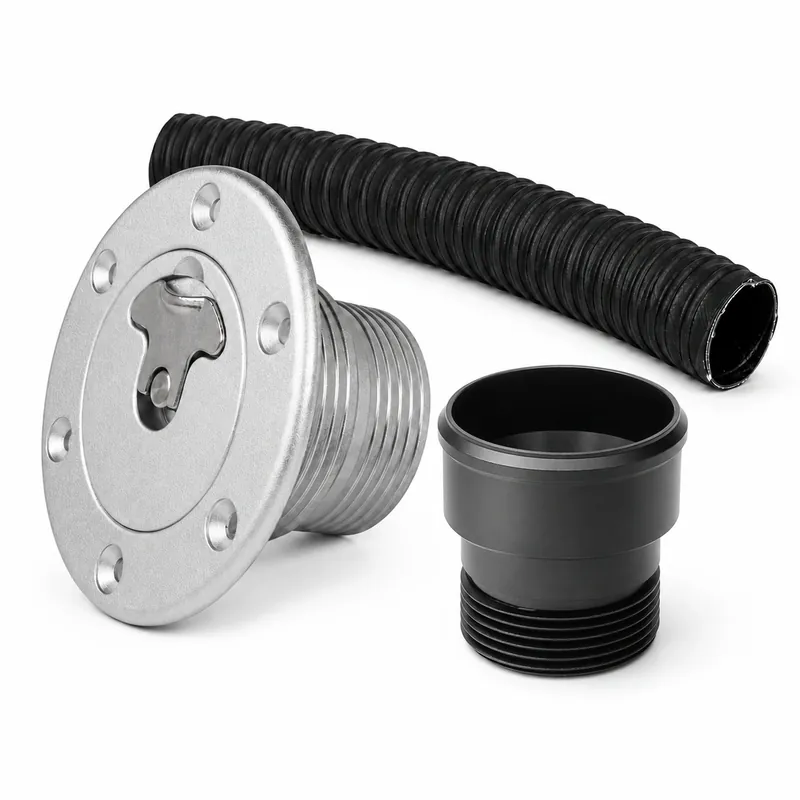

Et komplet og gennemtænkt påfyldningssystem til fuel cells, eftermarkedstanke og specialbyggede brændstofsystemer. Sættet kombinerer et hurtigtlåsende Hurricane-tankdæksel, en Nuke-adapter til CNC-unit, 1 meter fleksibel brændstofpåfyldningsslange og to slangeklemmer.

Komponenterne er udviklet til sammen at skabe en sikker og professionel forbindelse fra det karrosserimonterede tankdæksel til fuel cellen.

Hurtigtlåsende Hurricane-tankdæksel

Tankdækslet har en fjederbelastet hurtiglåsfunktion, som åbnes og låses med en enkel 90-graders drejning. Det gør tankning hurtig og nem, samtidig med at dækslet holdes sikkert lukket under kørsel.

Tilslutningen er beregnet til brændstofpåfyldningsslange og har en krave, som hjælper med at holde slangen sikkert på plads sammen med den medfølgende slangeklemme. Tankdækslet leveres med Viton-tætning for høj modstandsdygtighed over for brændstof og kemikalier.

CNC-bearbejdet adapter til Nuke CNC unit

Påfyldningsstudsen (150-05-202) monteres på fuel cellen og fungerer som tilslutningspunkt for slangen. Den er fremstillet i CNC-bearbejdet billetaluminium og har en sort anodiseret overflade, som giver lav vægt, høj styrke og god korrosionsbestandighed.

Det slanke og universelle design passer til Nuke CFC unit.

En meter fleksibel brændstofpåfyldningsslange

Mellem tankdækslet og fuel cell-adapteren anvendes den medfølgende spiralforstærkede og fleksible brændstofpåfyldningsslange. Sættet indeholder i alt 1 meter slange, hvilket giver god mulighed for at tilpasse føringen og afkorte slangen til den korrekte længde ved installationen.

Slangen er udviklet til transport af brændstof og er meget fleksibel, hvilket gør den velegnet til installationer, hvor tankdækslet og fuel cellen ikke sidder helt på linje.

Sættet indeholder

• 1 stk. Hurricane hurtigtlåsende brændstofpåfyldning
• 1 stk. Nuke påfyldningsstuds/adapter til CFC-unit
• 1 meter 50mm (2″) brændstofpåfyldningsslange
• 2 stk. slangeklemmer tilpasset 50mm (2″) slange

Vigtigste tekniske specifikationer

Slangedimension: 50mm (2″)

Hurricane brændstofpåfyldning:

• Hurtiglåsning med 90-graders drejning
• Fjederbelastet og tætsluttende dæksel
• 6-boltsmontering
• Viton O-ringe og pakning
• Samlet diameter: ca. 94 mm
• Højde: ca. 52 mm
• Dækseldiameter: ca. 57 mm
• Indvendig diameter: ca. 43,5 mm
• Slangetilslutning: 50mm (2″)

Nuke CFC-unit adapter:

• Materiale: CNC-bearbejdet billetaluminium
• Finish: Sort anodiseret
• Slangetilslutning: 50mm (2″)

Anvendelsesområder

Sættet er ideelt til Nuke CFC unit og specialbyggede brændstofsystemer inden for eksempelvis motorsport, racing, drifting, offroad og custombyg.

Tankdækslet monteres i karrosseriet eller på et egnet panel, mens den sorte adapter monteres på Nuke CFC-unit/fuel cell. Slangen forbinder delene og fastgøres i begge ender med de to medfølgende slangeklemmer.

Alle fire medfølgende produkter er linket separat på produktsiden, hvor der findes mere detaljeret information om hver komponent.

Bemærk: Efter installation skal hele brændstofsystemet altid kontrolleres og tæthedsprøves før brug.
