Bromsrör kit – insida

– För dig som har huvudcylindrarna inne i kupen.

Bromsrörskit för dig som skall bygga enkretssystem. Bromsrörskit för att koppla bromssystemet från huvudbromscylinderns utlopp på trycksidan ända ut till hjulhusen där man sedan kompletterar med bromssalng. För dig som skall dra bromsrören i kupéutrymmet.

Ingående delar:

1x 3/8″ bromsrörsnippel hane (37-F)
1x Skottgenomföring T (834-03C)
2x Skottgenomföring Rak (832-03C)
3x Låsmutter till skottgenomföring (924-03C)
5x 3/8″ bromsrörsnippel hona (37-H)
4 meter bromsrör (SPDcn317)

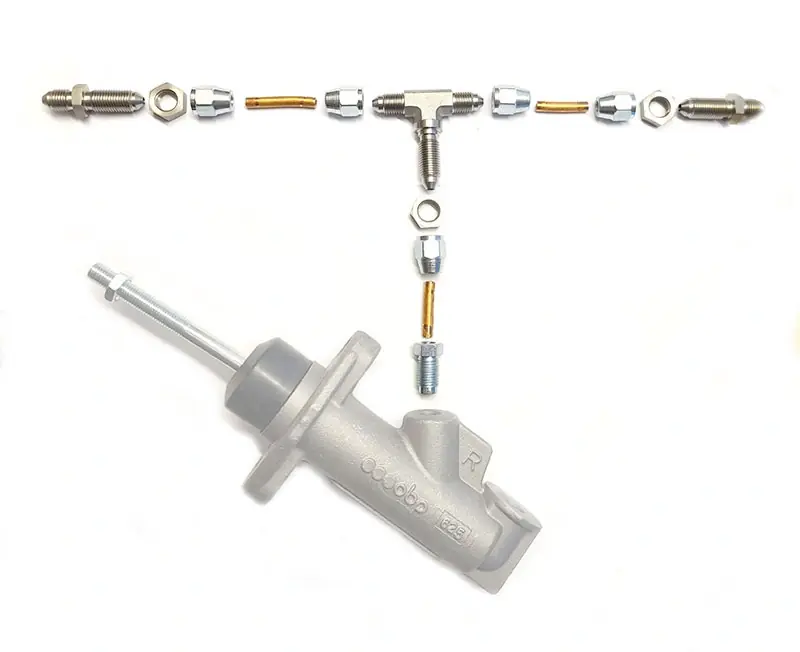

OBS – huvudbromscylindern på bilden ingår inte. Den visas i ett illustrativt syfte.

Montering:

1.
3/8″ bromsrörsnippel hane (37-F)
Denna gängas ner i utloppet huvudbromscylindern (Trycksidan)

2.
Skottgenomföring T (834-03C)
Ett hål borras i karossen där man vill förgrena ut till två bromsrör, ut mot hjulen.

3.
Skottgenomföring Rak (832-03C)
Dessa skottgenomföringar monteras i karossen ute vid hjulhusen på den plats där man skall montera bromsslangarna som skall gå till bromsoken.

4.
3/8″ bromsrörsnippel hona (37-H) + 4 meter bromsrör (SPDcn317)
Kona och montera nu bromsrör mellan huvudbromscylinder och adaptrar.

Vill du veta hur man konar bromsrör?
Tryck här
